一.概述
JX240128A 是一种图形点阵液晶显示器。它主要采用动态驱动原理由行
驱动器、控制器和列驱动器三部分组成了240(列)×128(行)的全点阵液
晶显示。此显示器采用了SMD 的硬封装方式，通过导电橡胶和压框连接
LCD,使其寿命长，连接可靠。
二.特性
1.工作电压为+5V±10% ,可自带驱动LCD 所需的负电压。并可直接在模块
上调节对比度。
2.全屏幕点阵，点阵数为240(列)×128(行),可显示15(/行)×8(行)个(16
×16 点阵)汉字，也可完成图形，字符的显示。

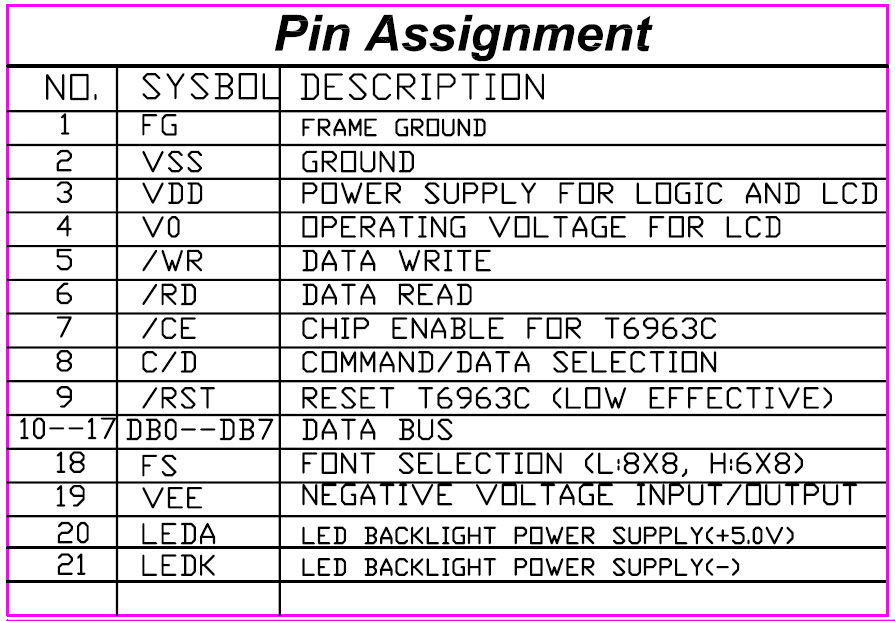

3.与CPU 接口采用4 条位控制总线和8 位并行数据总线输入输出，适配
Inter8080 系列时序。
4.模块上已经按市场需要，设置了可以兼容市场需要的2 种接线方式。
5.内部有显示数据锁存器，和用于文本显示的6×8 和8×8 的字符库。
6.简单的操作指令。

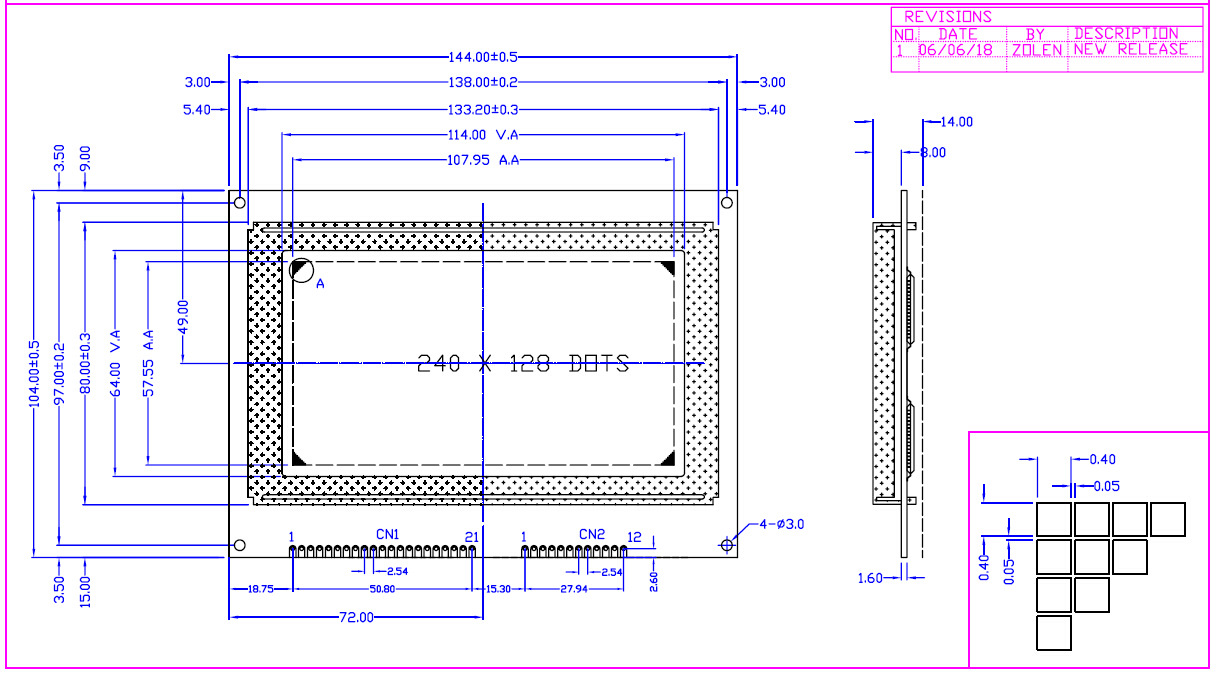

三.外形尺寸
项 目 标 准 尺 寸 单 位
模 块 体 积 144.0×104.0×12 mm
定 位 尺 寸 138.0×97.0 mm
视 域 114.0×64.0 mm
行 列 点 阵 数 240×128 dots
点 距 离 0.45×0.45 mm
点 大 小 0.40×0.40 mm
